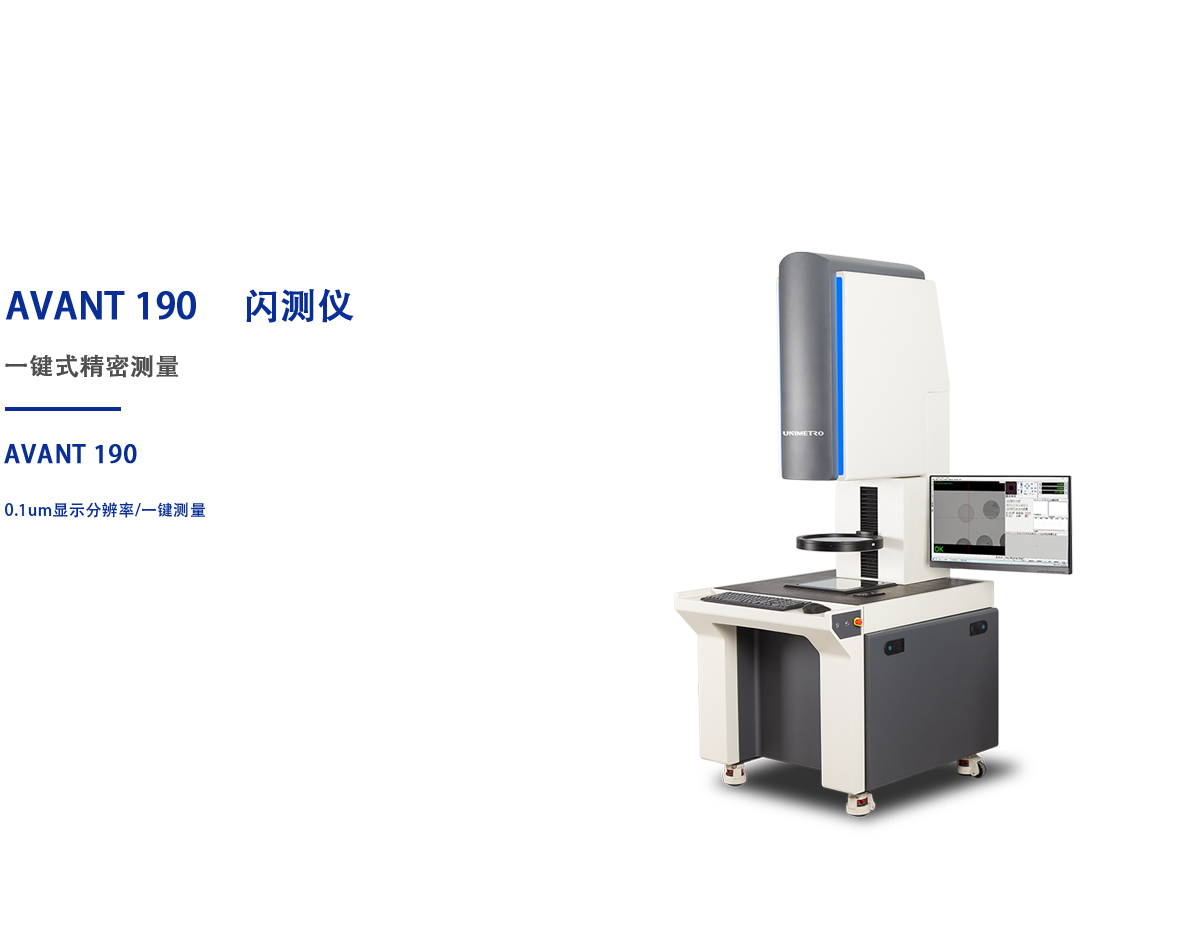

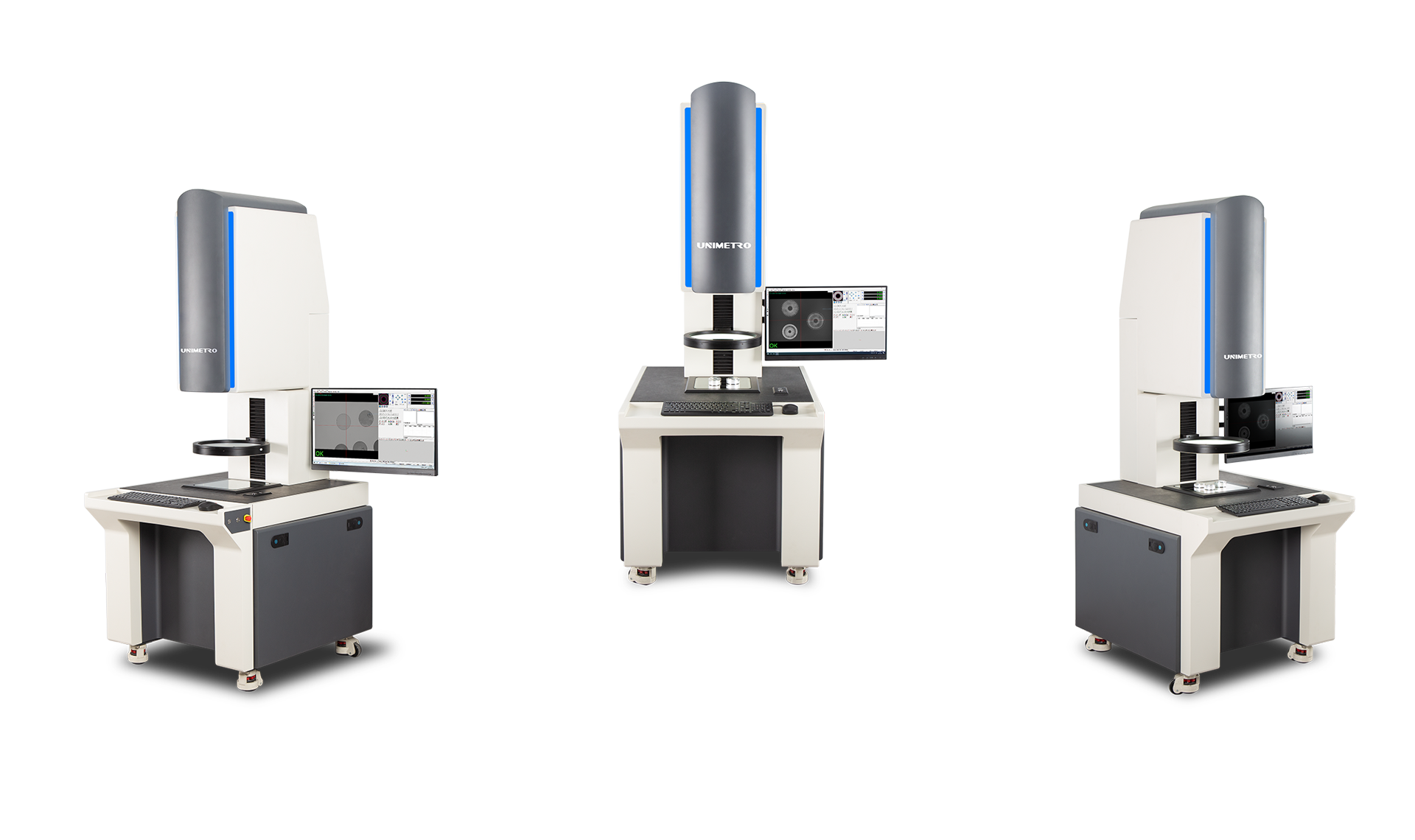

AVANT 190閃測儀通過大視角大景深的雙遠心光學鏡頭，運用高速數字處理功能，結合高精度圖像分析算法，只需一鍵，可以同時完成對尺寸公差的評價。廣泛應用在機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。

全自動影像儀

軟件操作

運用高速數字處理功能，結合高精度圖像分析算法，只需一鍵，可以同時完成對尺寸公差的評價

技術參數

項目	AVANT 190
圖像傳感器	2000W高清彩色數字相機
外接顯示器	24寸
受光鏡頭	單遠心鏡頭
照明落射系統	單分區環狀指向性照明（白光）
照明透射系統	平行透射照明（白光）
廣視野	195*100mm
圖像測量重復精度（廣視野）	±3um（坐標臺未移動）
測量軟件	INS/F）
顯示分辨率	0.1um
Z向電動坐標臺移動范圍	100mm
外形尺寸	8129642076mm
重量	53KG
工作電源	110-230VAC，50/60HZ
