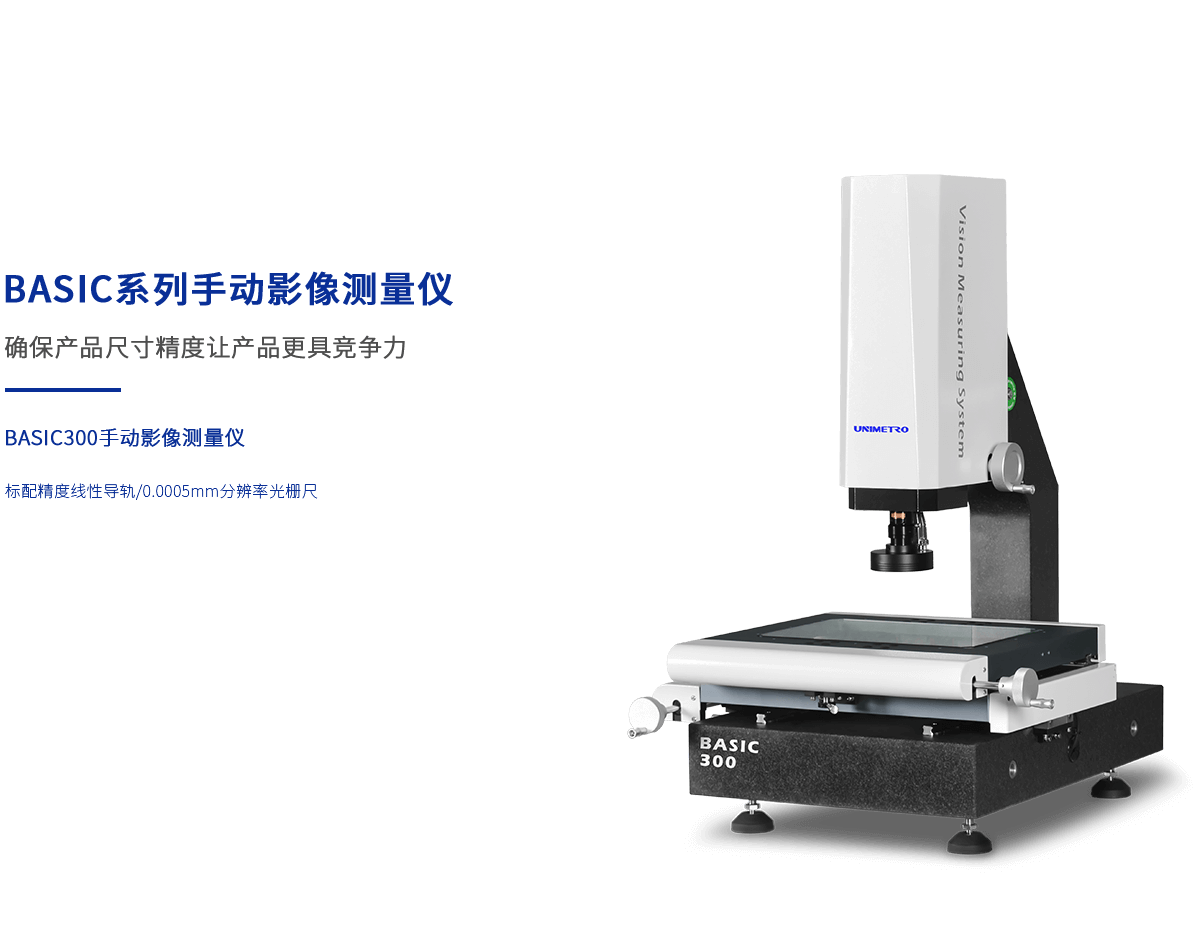

BASIC系列手動影像測量?jī)x是產品質量控制過程中使用的重要基礎儀器。它確保了您的產品尺寸精度，使您的產品更具競爭力。
軟件操作
技術參數
| 項目 | BASIC 300 | |
外型尺寸 | 600 X 740 X 890 | |
測量范圍(X*Y*Z) | 300*200*200 | |
測量精度（μm） | 2.5+L/200 | |
重復精度（μm） | 2.5 | |
儀器重量 | 190 | |
影像及測量 | CCD | 120萬像數字相機 |
物鏡 | 手動變倍物鏡0.7-4.5X（可選配電子倍率信號反饋鏡頭） | |
總放大倍率 | 18-195X（根據選配相機的不同型號，其放大倍率隨之改變；實際倍率以實測數據為準） | |
物方視場 | 8.1~1.3mm（根據相機與鏡頭的不同搭配方案，視場大小會隨之改變，實際視場以實測數據為準） | |
工作距離 | 90mm | |
光柵尺解析度 | 0.5μm | |
驅動系統 | X/Y/Z軸手動控制 | |
照明光源 | 可程控LED八分區環形表面光，LED底部平行光（可選配：同軸光） | |
