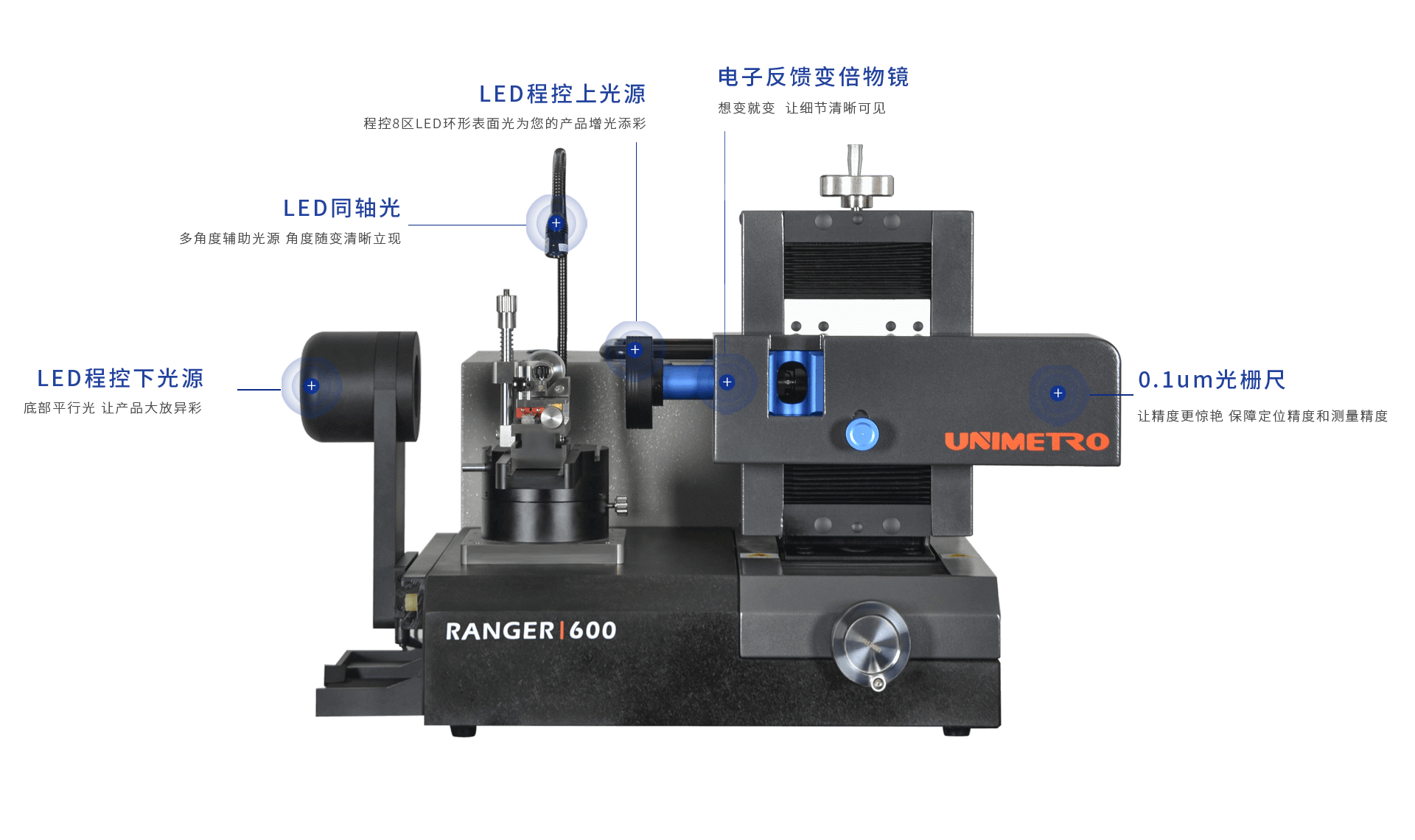

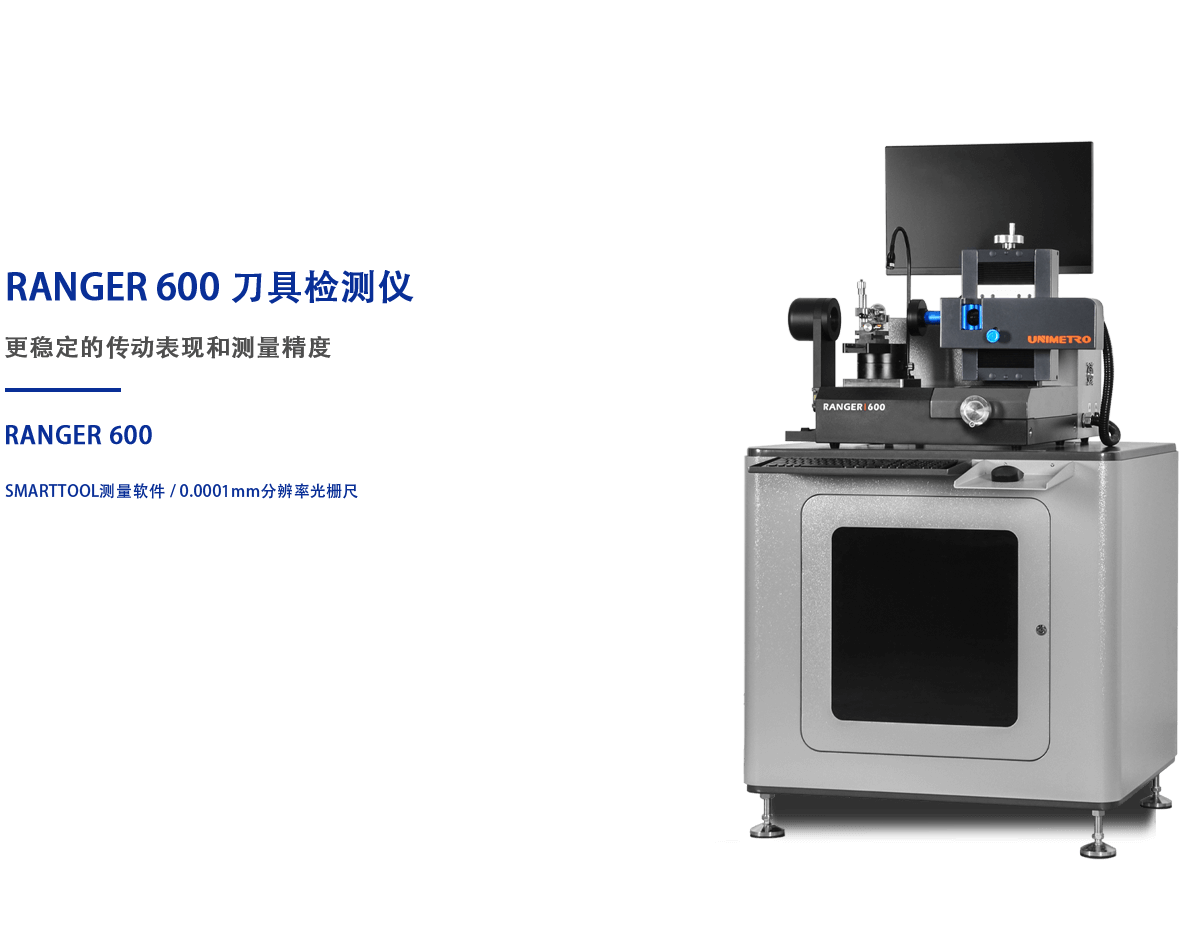

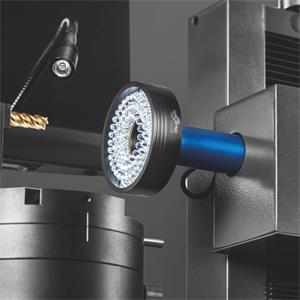

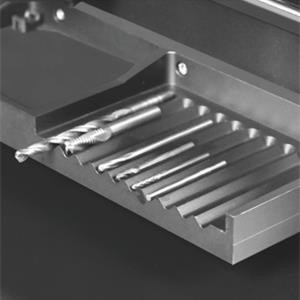

UNIMETRO RANGER600 刀具測量系統是專門為測量各種銑刀、鉆頭等刀具設計的精密測量系統,其緊湊的設計和穩定的結構讓RANGER600可以直接在生產現場或檢測室里使用。無論是單獨元素的判斷,如外部輪廓或角度等,或者是對復雜刀具曲線的全局幾何測量,RANGER600都能提供完善快捷的測量功能。刀具測量儀精密的花崗石機座,橋式結構,包括高度(Z軸)調整裝置;高精度測臺:采用穩定的整體式花崗巖制造,氣浮導軌;三軸金屬光柵,數顯精度0.1μm;高分辨率CCD B/W攝像機;環形LED表面光源;三軸CNC伺服電機控制系統;高配置的控制和測量計算機;正版Windows XP操作系統;高精度1x大工作間距遠焦平場物鏡;3D測量及數據處理軟件SAPHIR基礎功能;
軟件操作
軟硬兼顧如虎添翼,搭配配備強大的SMARTOOL測量軟件,無論是單獨元素的判斷或者是對復雜刀具曲線的全局幾何測量都能提供完善快捷的測量技術參數

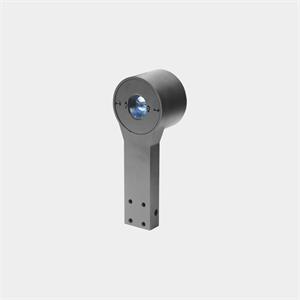

項目 | RANGER 600 |
X軸行程 | 80 |
Y軸行程 | 60 |
Z軸測量范圍 | 60 |
最大刀具直徑 | 2.5 |
最大刀具長度 | 300 |
工作距離 | 90mm |
鏡頭系統 | 0.7X-4.5X變倍鏡頭 |
攝像機 | 200萬像素高清相機/500萬像素高清相機(選配) |
光柵尺分辨率 | 0.0001mm |
放大倍率 | 12.6X~79.2X/25.2X~158.4X(選配) |
可視范圍 | 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm(選配) |
測量精度 | X~Y,(2.5+L/100)μm,L為測量長度 |
電腦系統 | 一體機電腦,Windows10操作系統,24寸顯示器 |
光源系統 | 軟控8分區LED環形表面光,軟控下光源和多角度輔助光源 |
輸入文件格式 | DXF |
輸出文件格式 | EXCEL,DXF |
