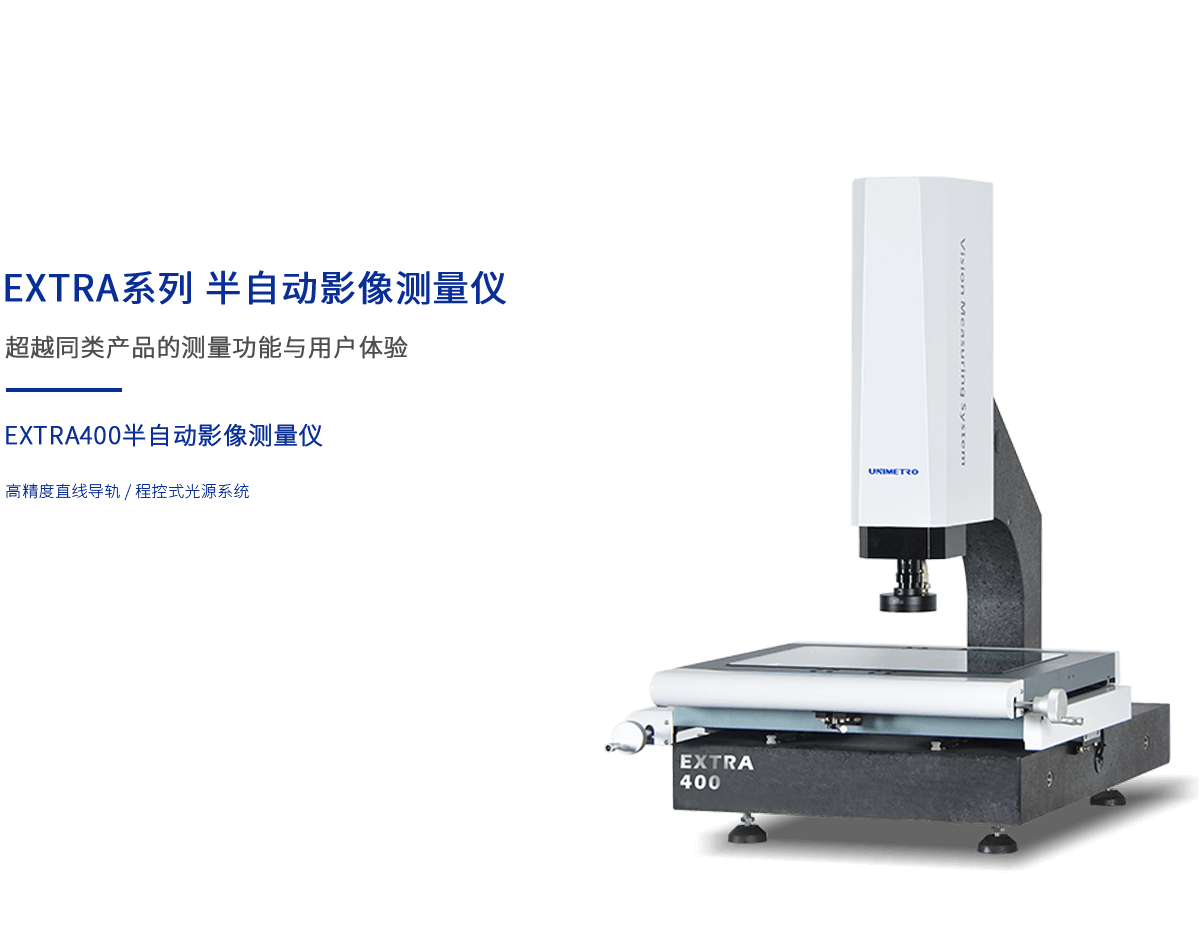

半自動二次元測量儀





EXTRA系列半動影像測量儀為客戶提供超越一般產品的測量功能與用戶體驗。機身結構輕量化處理,讓結構變得更為緊湊,同時保持高剛性,高穩定性的機械特性,在最少占用空間的情況下獲得最大的測量范圍

半自動二次元測量儀

半自動二次元測量儀



軟件操作


軟硬兼顧如虎添翼,搭配External-Array RationalVue復合測量軟件,提供強大的2D/3D復合測量功能

技術參數

項目

EXTRA 400

外型尺寸
(L*W*H)

700 X 840 X 980

測量范圍(X*Y*Z)

400*300*200

測量精度(μm)

2.5+L/200

重復精度(μm)

2.5

儀器重量

240

影像及測量

CCD

120萬像數字相機

物鏡

手動電子反饋信號變倍鏡頭0.7-4.5X

總放大倍率

18-195X(根據選配相機的不同型號,其放大倍率隨之改變;實際倍率以實測數據為準)

物方視場

8.1~1.3mm(根據相機與鏡頭的不同搭配方案,視場大小會隨之改變,實際視場以實測數據為準)

工作距離

90mm

光柵尺解析度

0.5μm

驅動系統

X/Y軸手動控制,Z軸CNC全閉環運動控制(含自動對焦功能)

照明光源

可程控LED四分區環形表面光,LED底部平行光(可選配:八分區環形光、同軸光)

配件展示

小配件大用途 個性選配讓設備更出眾

技術手冊下載

相關技術手冊下載
EXTRA系列產品手冊中文版.pdf
