測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
25.2~158.4X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.1um測量精度
重復精度
總放大倍率
物方視場
工作距離
光柵尺解析度

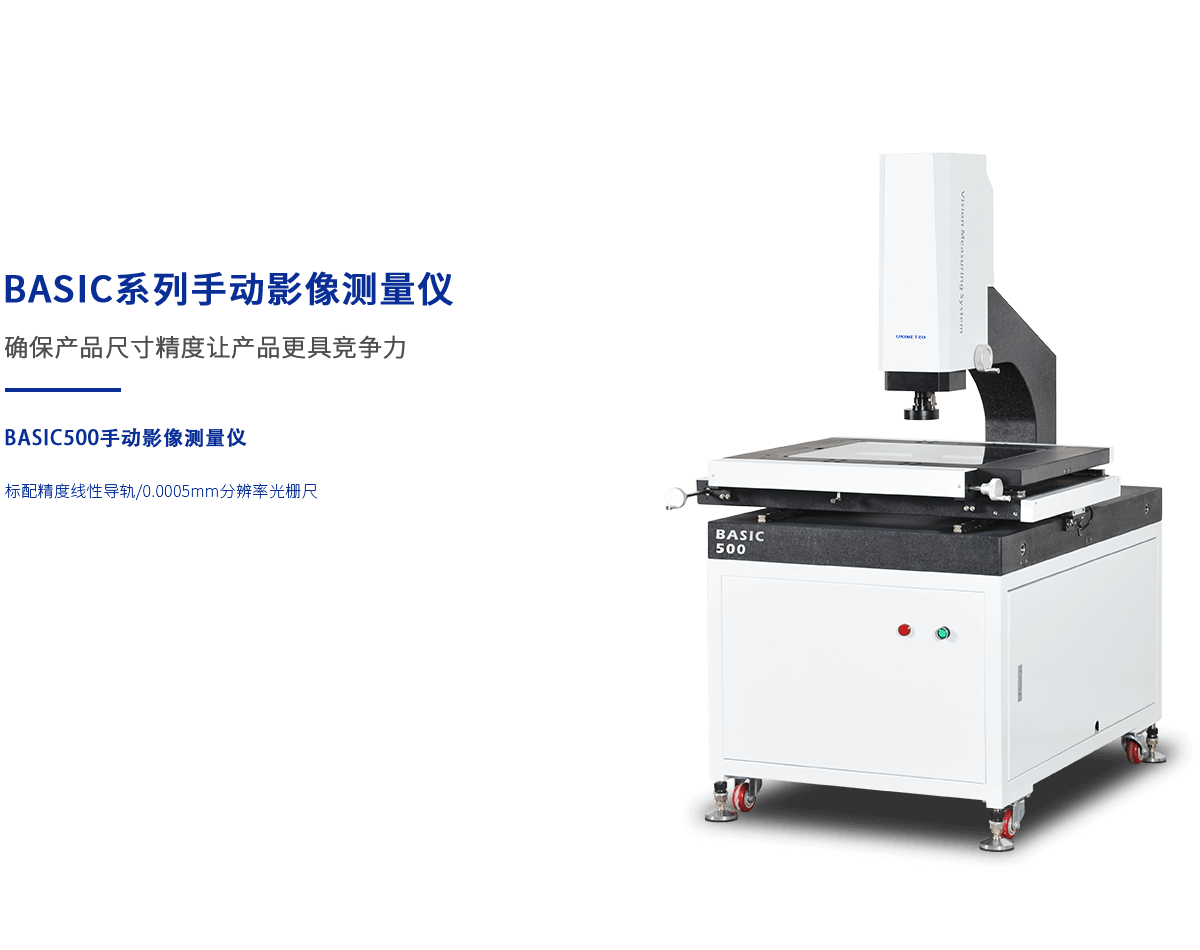

BASIC系列手動影像測量儀是產品質量控制過程中使用的重要基礎儀器。它確保了您的產品尺寸精度,使您的產品更具競爭力。
軟件操作
軟硬兼顧如虎添翼,搭配External-Array RationalVue復合測量軟件,提供強大的2D/3D復合測量功能技術參數
項目 | BASIC 500 | |
外型尺寸(mm) | 800 X 940 X 890 | |
測量范圍(mm)(X*Y*Z) | 500*400*200 | |
測量精度(μm) | 3+L/200 | |
重復精度(μm) | 3 | |
儀器重量(kg) | 290 | |
影像及測量 | CCD | 120萬像數字相機 |
物鏡 | 手動變倍物鏡0.7-4.5X(可選配電子倍率信號反饋鏡頭) | |
總放大倍率 | 18-195X(根據選配相機的不同型號,其放大倍率隨之改變;實際倍率以實測數據為準) | |
物方視場 | 8.1~1.3mm(根據相機與鏡頭的不同搭配方案,視場大小會隨之改變,實際視場以實測數據為準) | |
工作距離 | 90mm | |
光柵尺解析度 | 0.5μm | |
驅動系統(tǒng) | X/Y/Z軸手動控制 | |
照明光源 | 可程控LED八分區(qū)環(huán)形表面光,LED底部平行光(可選配:同軸光) |
技術手冊下載
相關技術手冊下載應用領域
應用于多種領域
