新聞資訊
News時間:09-04 2023 來自:祥宇精密

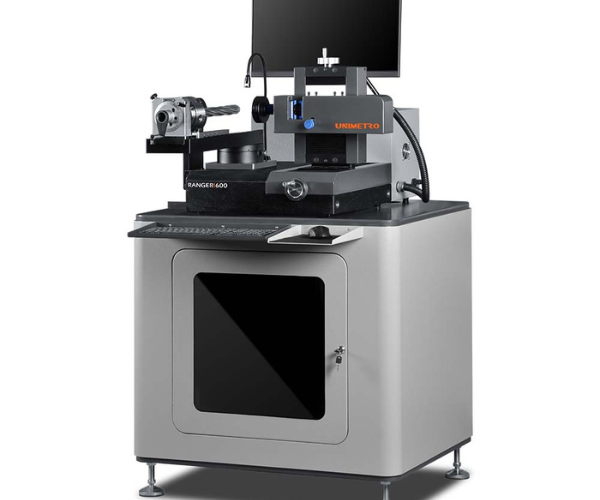

刀具測量儀的種類繁多,其測量原理也會因儀器的設計而異。刀具測量儀的測量原理可以歸納為光學測量、機械測量和傳感器測量三種方法。下面我們將逐一分析這些測量原理。
一、光學測量原理
光學測量是利用光的干涉、衍射和成像等原理進行測量的方法。在刀具測量中,常見的光學測量原理包括激光干涉儀和光柵尺。
1、激光干涉儀
激光干涉儀是通過將激光分成兩路光束,分別經過標準尺和被測尺,然后再將兩路光束合并,形成干涉圖案。根據干涉圖案的變化,可以計算出被測尺的長度。激光干涉儀的精度非常高,可以達到納米級別,因此廣泛應用于刀具的長度、角度和形狀等參數的測量。
2、光柵尺
光柵尺是由光柵和讀數頭組成的。光柵是由一系列緊密排列的刻線組成,讀數頭則是利用光的衍射和干涉原理讀取光柵的刻線。當光柵尺移動時,讀數頭會讀取光柵的刻線,從而計算出移動的距離。光柵尺的精度較高,可以達到微米級別,適用于高精度的刀具測量。
二、機械測量原理
機械測量是利用機械結構進行測量的方法。在刀具測量中,常見的機械測量原理包括機械式測微器和杠桿式測長儀。
3、機械式測微器
機械式測微器是通過機械結構將標準尺和被測尺連接在一起,利用螺旋測微原理進行測量的。螺旋測微原理是指,通過旋轉螺旋手柄,使標準尺移動一定距離,從而得到被測尺的長度。機械式測微器的精度較高,可以達到微米級別,適用于較高精度的刀具測量。
4、杠桿式測長儀
杠桿式測長儀是通過一系列杠桿和齒輪組成的機械結構進行測量的。將被測件放在測長儀的工作臺上,通過一系列杠桿和齒輪的傳動,將位移轉化為長度進行測量。杠桿式測長儀的精度較高,可以達到微米級別,適用于較高精度的刀具測量。
三、傳感器測量原理
傳感器測量是利用傳感器將物理量轉化為電信號進行測量的方法。在刀具測量中,常見的傳感器測量原理包括電感式傳感器和電容式傳感器。
5、電感式傳感器
電感式傳感器是通過電磁感應原理進行測量的。當傳感器移動時,線圈中的磁場會發生變化,從而產生感應電動勢。通過測量感應電動勢的大小,可以計算出被測件的位移。電感式傳感器的精度較高,可以達到微米級別,適用于較高精度的刀具測量。
6、電容式傳感器
電容式傳感器是通過電容原理進行測量的。將被測件放入電容傳感器中,通過測量電容的變化,可以計算出被測件的位移。電容式傳感器的精度較高,可以達到微米級別,適用于較高精度的刀具測量。
綜上所述,刀具測量儀的測量原理多種多樣,包括光學測量、機械測量和傳感器測量等方法。不同的測量原理適用于不同的刀具測量需求,需要根據具體情況選擇合適的測量方法。了解刀具測量儀的測量原理,有助于我們更好地理解和使用這些儀器,提高刀具測量的精度和效率。
