News時間:08-05 2023 來自:祥宇精密

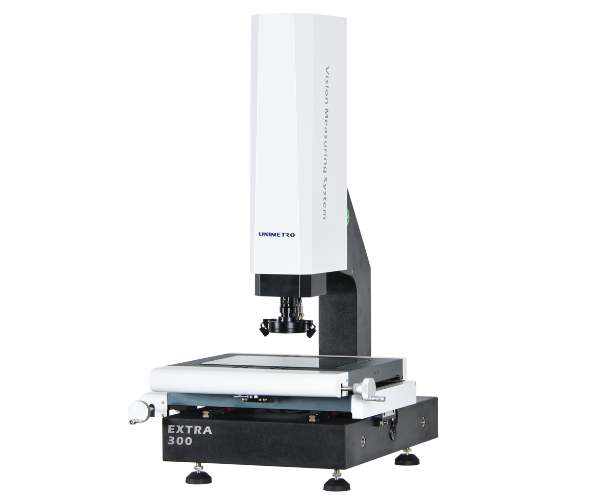

一、影像測量儀的基本原理
影像測量儀是一種基于計算機輔助測量的高精度測量設備。它主要利用光學原理,將物體微小的形狀變化轉化為電信號,再通過計算機進行處理和解析。影像測量儀的核心組成部分包括光學系統、傳感器、計算機和軟件。

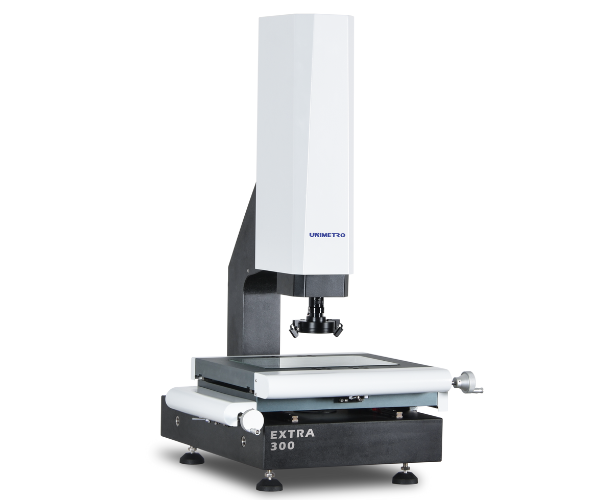

二、影像測量儀的測量過程
物體放置與定位:將待測物體放置在影像測量儀的工作臺上,并通過定位夾具進行精確定位。
光學成像:光源發出的光線通過光學鏡頭照射到待測物體上,使其形成清晰的二維圖像。
圖像獲取與處理:圖像傳感器(如CCD或CMOS)接收光學系統傳遞的圖像信息,并將其轉化為電信號。然后,計算機通過專用軟件對圖像進行一系列處理,如去噪、增強、二值化等。
特征提?。很浖鶕?jù)預設的算法,提取圖像中的特征點,如角點、邊緣、圓心等。
坐標計算:根據提取的特征點,軟件計算出物體的實際尺寸、位置和角度等參數。
結果輸出:測量結果可通過顯示屏或打印設備輸出,也可以保存到計算機或數據庫中,方便后續分析和處理。
三、影像測量儀的精度保證
光學系統優化:選用高分辨率、高對比度的光學鏡頭,提高圖像質量,減小誤差。
設備校準:定期對影像測量儀進行校準,確保設備的各項參數準確無誤。
環境控制:保持實驗室環境的穩定,如溫度、濕度等,以減小外界因素對測量結果的影響。
操作規范:嚴格按照操作規程進行測量,防止因操作不當導致誤差。
軟件算法優化:不斷改進和優化圖像處理算法,提高特征提取和坐標計算的準確性。
四、影像測量儀的應用領域
影像測量儀作為一種高精度的測量工具,廣泛應用于以下領域:
機械制造:用于檢測機械零件的尺寸、形狀、位置精度等。
電子電器:判斷電子元件的尺寸、形狀、角度等參數是否符合設計要求。
汽車制造:檢測汽車零部件的輪廓、孔位、角度等,保證車輛的安全性和性能。
航空航天:對飛機、衛星等大型設備的零部件進行精確測量,確保產品質量和安全。
生物醫學:用于測量人體器官、骨骼形態,有助于醫學研究和診斷。
科研教育:為科研人員和學生們提供高精度的測量設備和實驗手段,推動科學技術的發展。
