News時間:06-13 2023 來自:祥宇精密

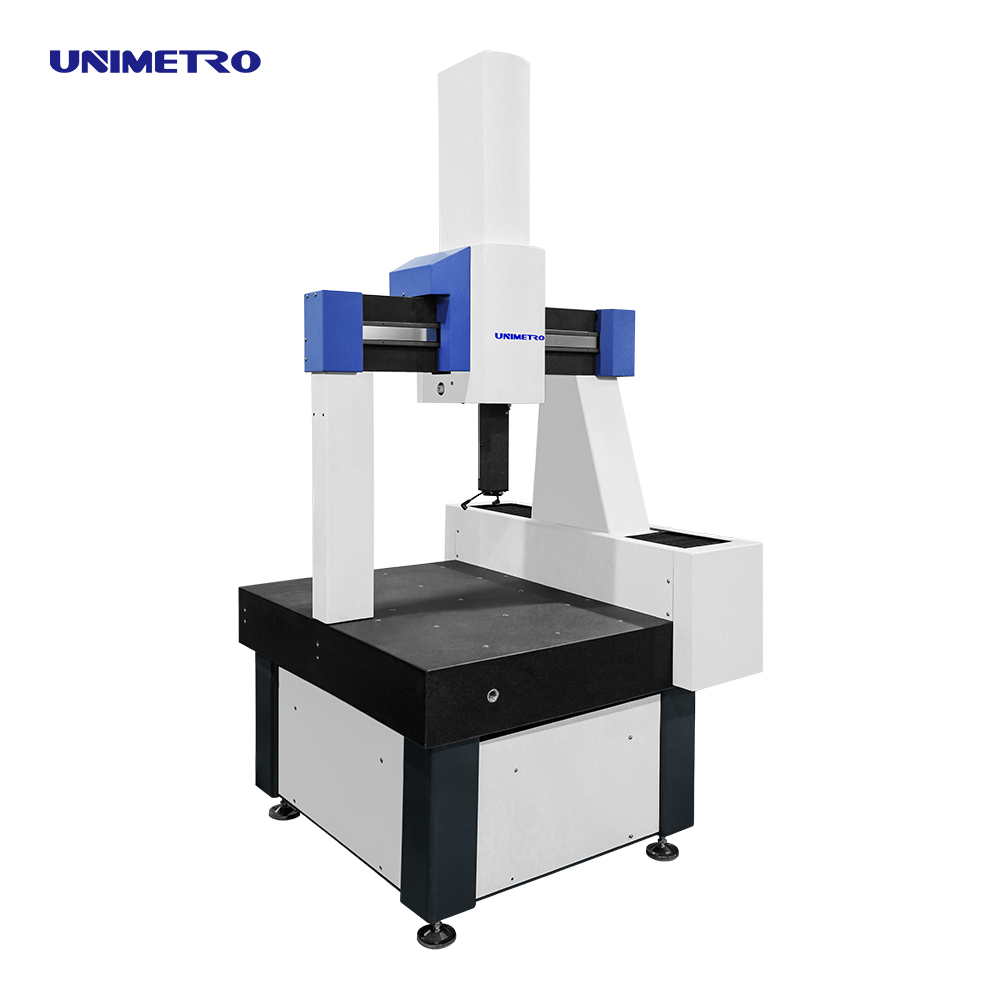

三坐標測量儀是一種高精度的測量設備,被廣泛應用于制造業中的質量檢查和產品測量。在使用三坐標測量儀進行測量時,我們需要保證其測量結果的準確性和可靠性。因此,校準和驗證成為了三坐標測量儀使用中不可或缺的步驟。
一、三坐標測量儀的校準
1.校準目的
校準的目的是通過對三坐標測量儀的各項參數進行調整,使其達到最佳的測量效果。三坐標測量儀的校準包括機械校準和軟件校準兩個方面。
2.機械校準
機械校準是指對三坐標測量儀的機械結構進行調整,以提高其測量的穩定性和精度。具體來說,機械校準主要包括以下內容:
(1)平臺調整:將X、Y、Z三個軸上的平臺進行調整,以保證平臺水平和垂直方向的誤差最小化。
(2)導軌調整:對三坐標測量儀的導軌進行調整,使得移動過程中阻力最小,同時也要保證減震效果最佳。
(3)測頭校準:對三坐標測量儀的測頭進行校準,以保證測頭位置和旋轉精度。
3.軟件校準
軟件校準是指對三坐標測量儀的測量軟件進行設置和調整,以提高其測量的精度和有效性。軟件校準主要包括以下內容:
(1)誤差補償:根據機械校準的結果,通過測量數據的處理來進行誤差補償,達到最佳的測量效果。
(2)系統設置:對測量軟件進行設置,例如顏色、西文字號、顯示方式等,以便于用戶使用。
(3)功能調試:對測量軟件中的各項功能進行調試,確保其能夠正常運行,并滿足用戶的需求。
二、三坐標測量儀的驗證
1.驗證目的
驗證的目的是檢查三坐標測量儀在實際測量工作中的準確性和可靠性。驗證的結果可以用于確定三坐標測量儀是否已經達到預定的技術規格要求。
2.驗證方法
三坐標測量儀的驗證主要分為以下幾個步驟:
(1)選擇合適的標準校驗件:在進行三坐標測量儀的驗證時,需要使用具有已知尺寸或輪廓的標準校驗件,以便于對比實際測量結果和標準校驗件的差異。
(2)測量校驗件:將標準校驗件放置在三坐標測量儀上,進行測量,并記錄測量結果。
(3)數據處理:將測量結果與標準校驗件的參數進行對比,計算誤差值和偏差值。
(4)結論判斷:通過對比誤差值和偏差值,判斷三坐標測量儀是否滿足預定的技術規格要求。如果誤差值和偏差值在可接受范圍內,即證明三坐標測量儀已經達到預定的技術規格要求。
