News時間:06-02 2023 來自:祥宇精密
什么是圖像拼接測量儀?通過合理的圖像采集、處理和拼接,可以實現無縫拼接,利用三維模型進行數據分析和計算。應用范圍廣,如:建筑、船舶、汽車等領域,并取得了良好的測量效果。在以前呢,老的測量方法是需要花大量時間和人力的,而且可能會出現誤差。我們需要一種更加有效的測量方式,以提高效率同時保證精度。
一、什么是拼接測量儀?

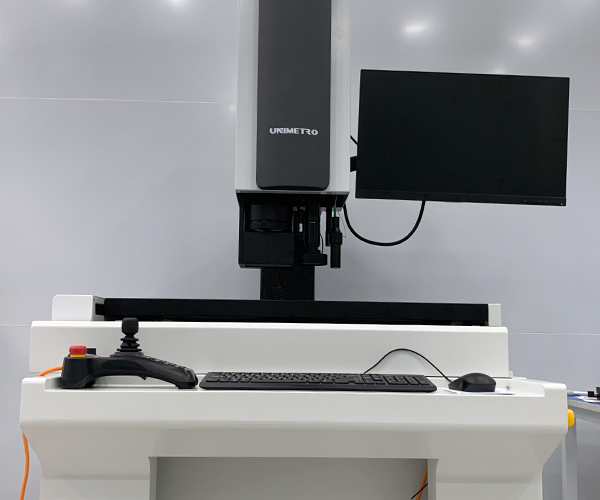

全自動快速圖像拼接測量儀是一種先進的測量設備,可以實現對大型物體的全面測量,并將不同角度、不同位置的圖像自動拼接成一個完整的三維模型。與傳統測量方法相比,它具有以下優點:
1. 自動化程度高:全自動快速圖像拼接測量儀可以自動獲取多個角度和位置的圖像,并自動拼接成一個完整的三維模型。
2. 測量速度快:在測量過程中,全自動快速圖像拼接測量儀可以實時生成三維模型,不需要等待處理時間,大大提高了測量效率。
3. 測量精度高:全自動快速圖像拼接測量儀可以自動進行數據校正和誤差補償,保證測量結果的精確性。
二、如何實現無縫拼接?
1. 準備工作
在使用全自動快速圖像拼接測量儀進行測量之前,我們需要進行準備工作。首先,確定測量對象的大小和形狀,以及其所處環境的光線條件和背景情況。然后,選擇適當?shù)臏y量器件和參數,以確保測量結果的精確性和穩定性。
2. 圖像采集
采集圖像是整個測量過程中最關鍵的一步。在采集圖像時,需要將全自動快速圖像拼接測量儀放置在合適的位置,并確保其能夠覆蓋整個測量對象。然后,啟動測量儀器,讓其自動獲取多張圖像。在采集圖像時,需要注意以下幾點:
照明充足:確保所測量的物體表面光線充足,以便于獲取更清晰的圖像。
重疊部分充足:確保不同角度和位置的圖像有足夠的重疊區域,以便于后續的自動拼接。
避免運動模糊:在采集過程中,需要避免測量儀器或被測對象發生移動,否則可能會導致圖像模糊。
3. 圖像處理與拼接
在采集完所有的圖像后,我們需要進行圖像處理和拼接。首先,通過圖像配準和校正,將不同角度、不同位置的圖像對齊到同一坐標系下。然后,利用全自動快速圖像拼接
算法,將所有圖像拼接成一個完整的三維模型。在圖像處理和拼接時,需要注意以下幾點:
精確度要求:根據實際測量要求設置合適的配準和拼接精確度閾值,以保證最終測量結果的精確性。
數據去噪:在圖像處理過程中,可能會出現圖像噪聲,需要進行去噪處理,以提高圖像質量。
拼接區域處理:在圖像拼接中,可能會出現不同拼接區域的亮度、顏色等差異,需要進行區域平滑處理,以提高拼接質量。
4. 測量數據分析
利用三維模型進行各種數據分析和計算,例如體積、表面積、重心等。在數據分析時,需要注意以下幾點:
數據精確度:根據實際測量要求設置合適的精確度閾值,以保證數據精確性。
數據可視化:利用三維模型進行數據可視化,以便于更直觀地理解測量結果。
數據導出:將測量數據導出到其他軟件或格式中,以方便后續分析和應用。
參考文獻:
1. 王亞寧, 胡學軍, 嚴志山. 全自動快速圖像拼接測量技術及其在工業測量中的應用[J]. 工程測量, 2017(5): 51-54.
2. 劉博, 張挺. 一種基于全自動快速圖像拼接技術的船舶表面測量方法[J]. 測繪通報, 2018, 2018(12): 71-74.
3. 李俊, 王力. 基于3D掃描及全自動快速圖像拼接的汽車外部面板測量技術[J]. 微計算機信息, 2017(25): 44-45.
