新聞資訊
News時間:06-01 2023 來自:祥宇精密

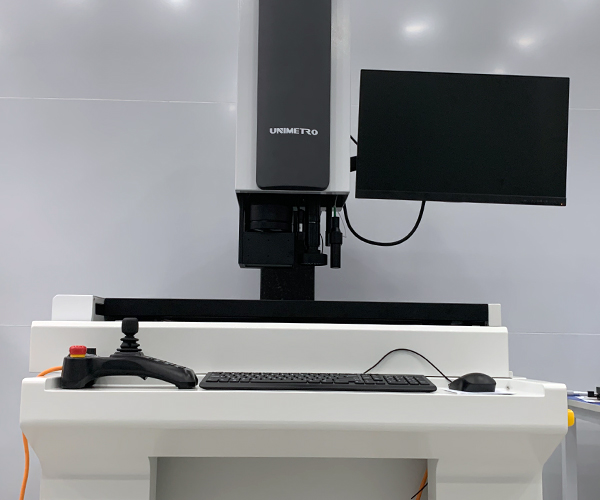

全自動快速圖像拼接測量儀是一種常用于工業生產、醫療器械和地質勘探等領域的設備,它能夠?qū)⒍鄰垐D片無縫拼接在一起,以生成高分辨率的全景圖像。這樣的設備在很多情況下都需要依賴于復雜的圖像處理技術,來實現高質量的圖像拼接。在全自動快速圖像拼接測量儀中,都有哪些圖像處理技術被應用呢?
一、圖像對齊
圖像對齊是圖像拼接的關鍵步驟之一。因為不同攝像機所拍攝的圖片可能存在旋轉、平移或者畸變等問題,必須通過圖像對齊來解決這些問題。通常采用的方法是基于特征匹配的方式,比如SIFT(Scale-invariant feature transform)算法或者SURF(Speeded Up Robust Features)算法,通過提取圖像特征并尋找相似性,來確定圖像之間的位置關系。
二、圖像融合
在完成圖像對齊后,就需要將多幅圖片進行融合。融合的目的是消除畫面中的重疊部分,并使得整個圖像顯得自然流暢。在這個過程中,通常使用的方法是多種圖像融合算法的組合,比如加權平均法、拉普拉斯金字塔、多分辨率融合等方法。其中,多分辨率融合技術可以將不同分辨率的圖片拼接起來,以提高圖像質量。
三、顏色校正
由于拍攝環境和設備的差異,會導致生成的圖片之間產生顏色偏差。為了消除這些色差,需要應用顏色校正技術。實現顏色校正的主要方法有兩種:基于灰度世界假設的算法和基于直方圖均衡化的算法。前者假定整個圖像的亮度均值相等,通過調節RGB值來實現顏色校正;后者則是通過直方圖均衡化來調整圖像的飽和度和對比度。
參考文獻:
1. Lowe, D. G. (2004). Distinctive image features from scale-invariant keypoints. International journal of computer vision, 60(2), 91-110.
2. Bay, H., Tuytelaars, T., & Van Gool, L. (2006). Surf: Speeded up robust features. Computer vision–ECCV 2006, 404-417.
3. Brown, M. S., & Lowe, D. G. (2007). Automatic panoramic image stitching using invariant features. International journal of computer vision, 74(1), 59-73.
4. Burt, P. J., & Adelson, E. H. (1983). The Laplacian pyramid as a compact image code. IEEE Transactions on Communications, 31(4), 532-540.
5. He, K., Sun, J., & Tang, X. (2012). Guided image filtering. IEEE Transactions on Pattern Analysis and Machine Intelligence, 35(6), 1397-1409.
6. Forsyth, D. A., & Ponce, J. (2002). Computer Vision: A Modern Approach. Upper Saddle River, NJ: Prentice Hall.
