News時間:05-26 2023 來自:祥宇精密
在行業領域工作中,經常需要對物體進行測量,以便更好地了解其屬性并做出相應的設計、加工或質檢。傳統的測量工具雖然簡單易用,但其精度、效率和可靠性等方面存在一些局限。影像測量?jī)x,它通過數字圖像處理技術,能夠高效、精確地完成測量任務。那到底什么是影像測量?jī)x呢?
一、什么是影像測量?jī)x?

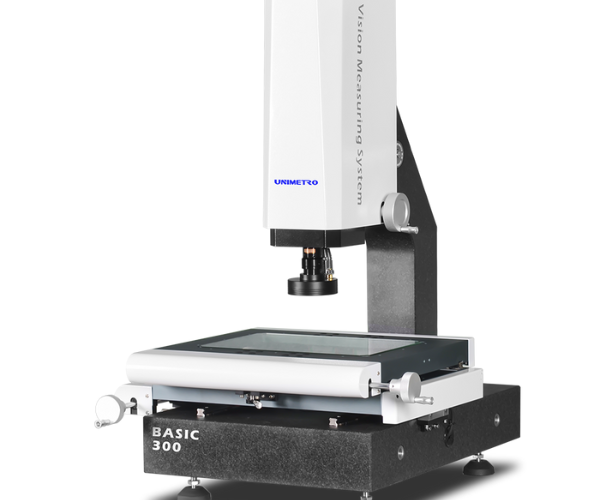

影像測量?jī)x(Image measuring instrument),又稱光學顯微鏡測量?jī)x,是利用數字圖像處理技術,采集被測物體的二維或三維圖像,從而實現對其尺寸、形狀、位置等參數的測量與分析的現代化測量工具。影像測量?jī)x的工作原理是將被測物體置于成像系統的透鏡下,通過光學相機采集被測物體的圖像,并轉化成數字信號輸入計算機進行圖像處理和數據分析。因?yàn)椴捎昧藬?shù)字化技術,影像測量?jī)x具有快速、準確、自動化程度高等優點,廣泛應用于機械制造、電子、航空航天、生命科學等領域。
二、影像測量?jī)x的基本組成和工作流程
1. 影像測量?jī)x的基本組成:影像測量?jī)x主要由成像系統、光源、運動控制系統、數字圖像處理器和軟件系統等部分組成。其中,成像系統包括透鏡、相機和光柵等部分,光源通常采用LED光源,運動控制系統則用于調節被測物體的位置或角度,以便完成不同方向的測量任務;至于數字圖像處理器和軟件系統,則負責對采集到的圖像進行處理和分析。
2. 影像測量?jī)x的工作流程:影像測量?jī)x的工作流程可以分為圖像采集、圖像處理和數據分析三個階段。在圖像采集階段,影像測量?jī)x通過透鏡和相機將被測物體的圖像采集下來,并轉換為數字信號;在圖像處理階段,數字信號被送入計算機進行數字化處理,如圖像增強、噪聲抑制、圖像配準等操作;最后,在數據分析階段,計算機會自動解算出被測物體的尺寸、形狀、位置等參數,并將結果以數值、圖形或報告的形式輸出。
三、影像測量?jī)x的應用領域
影像測量?jī)x主要應用于以下領域:
1. 機械制造:在機械制造中,影像測量?jī)x可用于零件的尺寸測量、表面粗糙度檢測、螺紋測量、齒輪測量等任務。
2. 電子行業:在電子行業中,影像測量?jī)x可用于
電路板、芯片等微小物體的尺寸測量和缺陷檢測。
3. 航空航天:在航空航天領域中,影像測量?jī)x可用于飛機發動機葉輪的測量、渦輪葉片的形狀分析等任務。
4. 生命科學:在生命科學領域中,影像測量?jī)x可用于細胞、組織、器官等微小生物體的尺寸測量和形態分析。
5. 建筑工程:在建筑工程中,影像測量?jī)x可用于測量房屋的面積、高度、深度等參數,以及墻壁、地面等表面的平整度、垂直度等指標。
四、影像測量?jī)x的優點
1. 高精度:相比傳統測量工具,影像測量?jī)x具有更高的精度和可重復性,能夠滿足各種高精度測量需求。
2. 高效率:影像測量?jī)x的數字化處理技術使其能夠快速自動地完成圖像采集、圖像處理和數據分析等流程,提高了測量效率。
3. 自動化程度高:影像測量?jī)x的數字化處理技術還使其能夠?qū)崿F(xiàn)自動化的測量和分析,大大減少了人工干預,提高了測量可靠性。
4. 應用范圍廣:影像測量?jī)x可用于各種尺寸、形狀、材料的物體測量和分析,應用領域廣泛。
