News時間:04-24 2023 來自:祥宇精密
三坐標測量技術是現代制造業中常用的測量技術之一,它可以精確測量任何形狀和大小的工件,并在工業生產、科研和其他領域都有廣泛的應用。本文將詳細介紹三坐標的結構、測量原理及在制造業中的作用和價格問題。
一、三坐標的定義

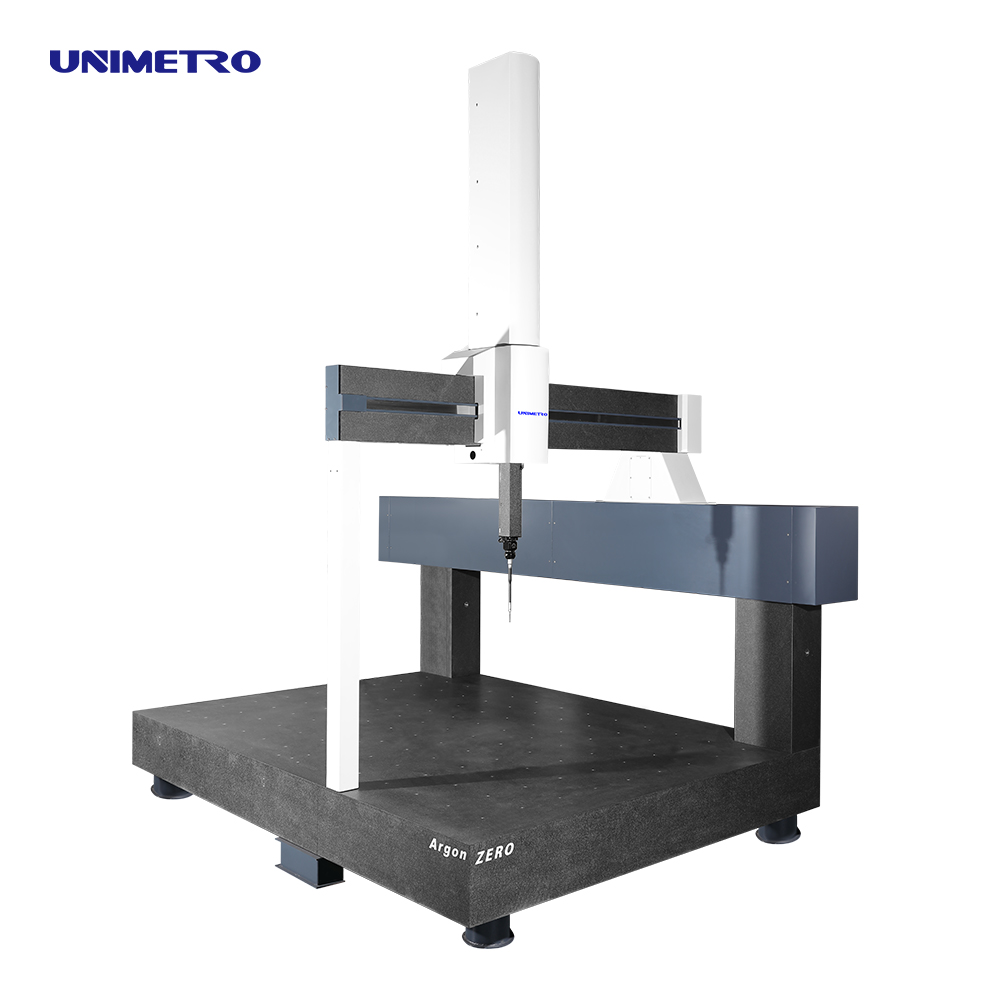

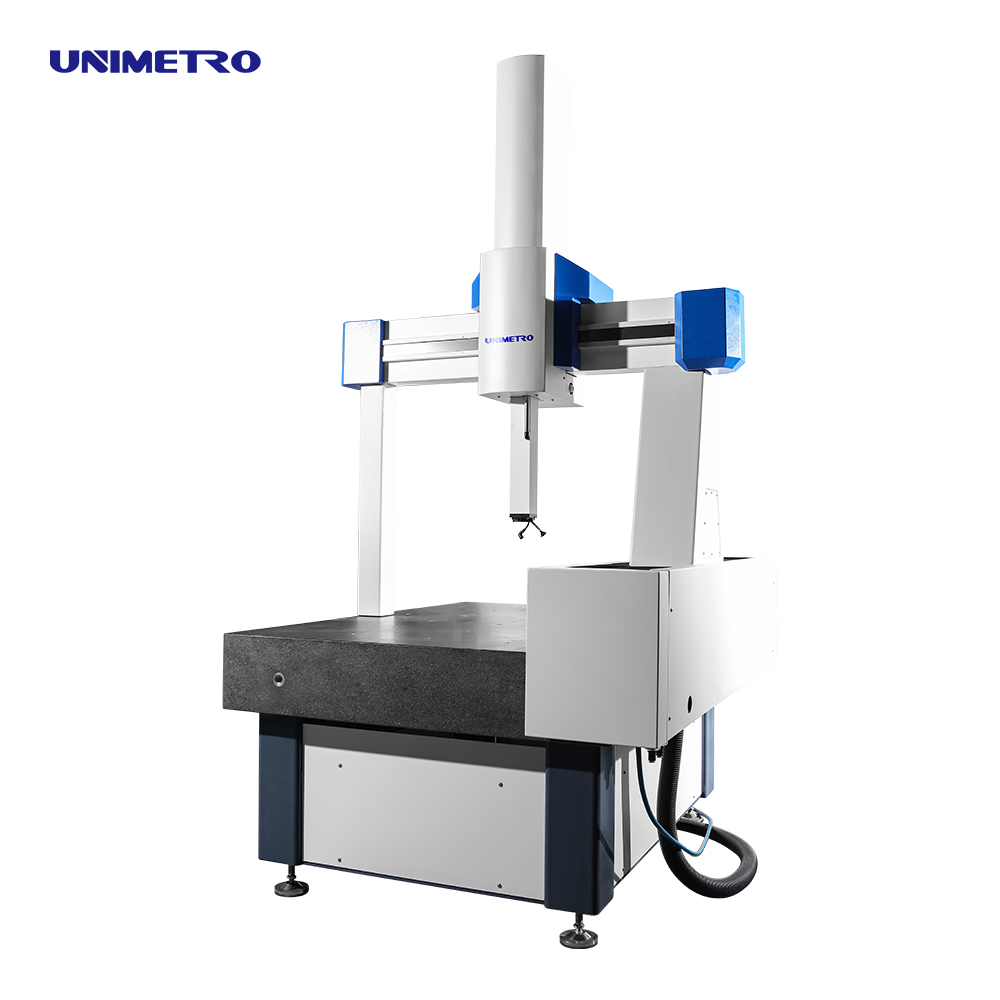

三坐標測量技術是指通過三個坐標軸方向上的測量,確定一個點在三維空間中的位置,實現對三維空間中物體的測量和分析。三坐標測量機就是測量這種物體的專用設備,由測頭、三坐標導軌、計算機等部件組成。
二、三坐標的結構
三坐標測量機通常由三個部件組成:
1.測頭
測頭是三坐標測量機的核心部件,其作用是完成對被測物體的測量和信號采集。測頭一般分為接觸式測頭和非接觸式測頭兩類,接觸式測頭的探頭可以接觸到被測物體表面,通過機械原理測量出被測物體的位置和形狀等信息,非接觸式測頭則是利用光、電等物理原理獲得被測物體的信息。
2.三坐標導軌
三坐標導軌是指用于支撐和導向測頭、工件夾緊及移動的最主要部件。三坐標導軌通常由底座、立柱、橫梁等組成,它通過滑塊等傳動裝置,使測頭和工件在三個坐標方向上進行移動。
3.計算機
計算機是三坐標測量機的重要組成部分,其主要作用是完成數據采集、處理和分析,然后輸出測量數據和成果報告。計算機也可用于三坐標測量機的自動化控制,實現自動測量和數據分析處理等功能。
三、三坐標的測量原理
三坐標測量機的測量原理主要以機械觸發觸頭運動和測頭接觸被測物體來獲取具體的測量數據。在接觸式測頭中,測頭與被測物體的接觸壓力直接影響了測量的精度和穩定性。因此,在使用接觸式測頭時,需要根據被測物體的特性和測量要求,選擇合適的測頭和測量方法。
在非接觸式測頭中,可以利用三角測量和光學干涉原理測量被測物體的形貌,常用的光學非接觸式測量技術包括激光光干涉、掃描測量、攝影測量等。
四、三坐標的應用
三坐標測量機廣泛應用于各種工業生產、科研和其他領域。在制造業中,三坐標測量機主要用于產品尺寸、形狀和位置測量,輔助設計、加工和檢測等工作。在其他領域中,三坐標測量機也被用于流體動力學、地質勘探、醫療器械等方面的研究和測量。
五、三坐標的價格
三坐標測量?jī)x的價格比較高,各大廠商的價格不一致,一般從幾萬到數十萬不等。主要因素包括品牌、型號、精度等。一般說來,價格越高的三坐標測量?jī)x精度越高,可靠性也更好。當然,選擇適合自己需求的型號和品牌也需要考慮實際使用情況和經濟承受能力。
與三坐標測量?jī)x相關的一些考慮因素還包括測量范圍、測量效率、數據處理等。如果您需要進行大范圍的測量,可以選擇測量范圍更廣的三坐標測量?jī)x;如果您需要提高測量效率,可以選擇機器自動化程度更高的三坐標測量?jī)x;如果您需要分析數據,可以根據自己的需要選擇能夠?qū)С鰯?shù)據的三坐標測量?jī)x。
總之,三坐標測量技術是現代制造業中不可或缺的測量技術之一,具有精度高、測量范圍廣、測量精度高等優點,尤其適用于對形狀復雜的工件進行測量和分析。在未來,三坐標測量技術還將繼續發展,不斷提高其測量精度和應用范圍,為各行各業的生產和發展提供更好的支持和保障。
