測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um測量精度
2.5+L/200重復精度
2.5um總放大倍率
25.2~158.4X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.1um測量精度
重復精度
總放大倍率
物方視場
工作距離
光柵尺解析度
新聞資訊
News時間:03-05 2024 來自:祥宇精密

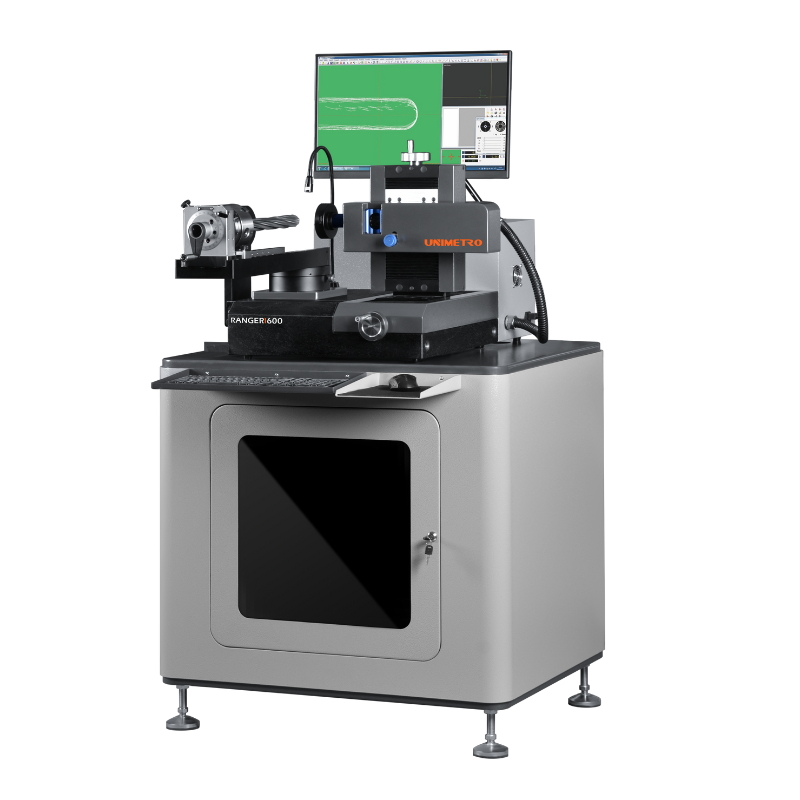

RANGER600 刀具測量系統是專門為測量各種銑刀、鉆頭等刀具設計的精密測量系統,其緊湊的設計和穩定的結構讓RANGER600可以直接在生產現場或檢測室里使用。無論是單獨元素的判斷,如外部輪廓或角度等,或者是對復雜刀具曲線的全局幾何測量,RANGER600都能提供完善快捷的測量功能。
刀具測量儀是一種專門用于測量刀具幾何尺寸和形狀的儀器。它在機械加工、模具制造和刀具制造等行業中起到至關重要的作用。刀具測量儀可以精確測量刀具的長度、直徑、前角、后角、刃寬、螺旋角等幾何尺寸和形狀,為機械加工和模具制造提供準確的刀具參數。
包括光學系統、測量系統、控制系統和數據處理系統。光學系統主要包括攝像頭和光源,用于獲取刀具的圖像。測量系統通過圖像處理技術,對獲取的圖像進行分析,得出刀具的幾何尺寸和形狀??刂葡到y(tǒng)負責控制刀具測量儀的各個部件協同工作,完成測量任務。數據處理系統負責對測量結果進行處理和分析,提供給用戶參考。
刀具測量儀精密的花崗石機座,橋式結構,包括高度(Z軸)調整裝置;高精度測臺:采用穩定的整體式花崗巖制造,氣浮導軌;三軸金屬光柵,數顯精度0.1μm;高分辨率CCD B/W攝像機;環形LED表面光源;三軸CNC伺服電機控制系統;高配置的控制和測量計算機;正版Windows XP操作系統;高精度1x大工作間距遠焦平場物鏡;3D測量及數據處理軟件SAPHIR基礎功能;
